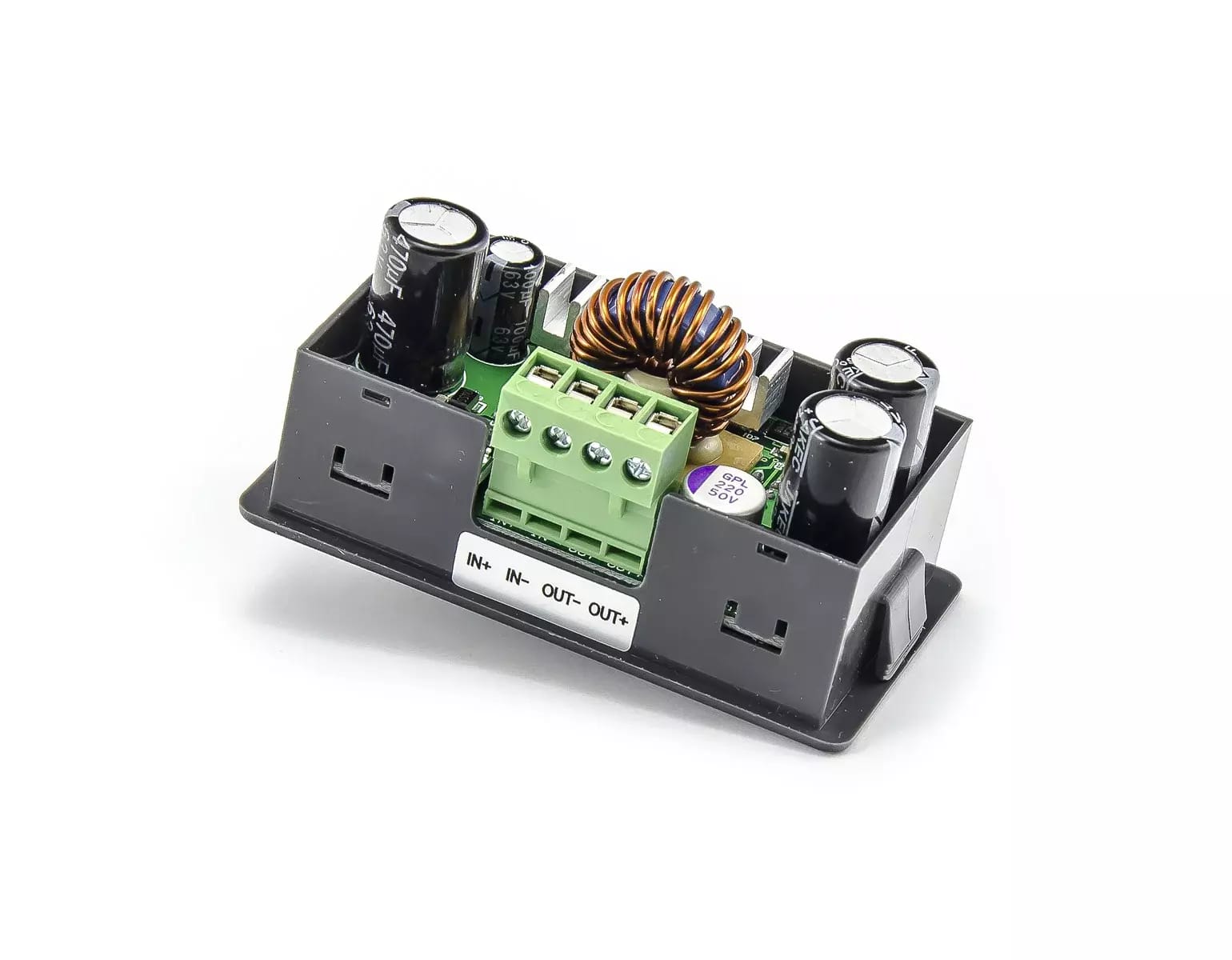

DPS5005 0-50V 0-5A panelowy regulator przełączający do budowy zasilaczy

Panelowy regulator przełączający DPS5005 odpowiedni do budowy własnych zasilaczy DC lub do instalacji w panelach, na przykład w warsztatach lub laboratoriach. DPS5005 to sterowany defacto konwerter DC-DC typu step-down, który do działania wymaga zewnętrznego zasilania DC od 6 do 55V i reguluje moc wyjściową zgodnie z wymaganiami: 0 - 50V 0 - 5A (maksymalne napięcie wejściowe - ok. 1V); maks. 250W.

OVP - zabezpieczenie nadnapięciowe, OCP - zabezpieczenie nadprądowe i OPP - zabezpieczenie przeciążeniowe. Wszystkie te zabezpieczenia można ustawić i jeśli wartości te zostaną przekroczone, zasilanie zostanie automatycznie odłączone.

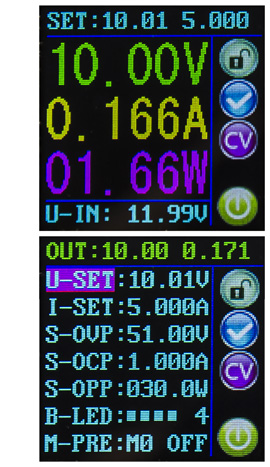

Kontroler posiada kolorowy wyświetlacz LCD o przekątnej 1,44 cala i prostą obsługę za pomocą 4 przycisków i klikalnego potencjometru do wyboru żądanej wartości. Główny ekran wyświetla żądane napięcie i prąd w górnej części, a także bieżące napięcie, prąd i moc dużymi cyframi. W dolnej części wyświetlacza wykreślane jest bieżące napięcie wejściowe do DPS5005. Powinno ono być zawsze o 1,1x wyższe niż wymagana moc wyjściowa.

Następny ekran to właściwa konfiguracja. Obejmuje to ustawienie podstawowych zmiennych wyjściowych - napięcia i prądu, ustawienie zabezpieczeń OVP, OCP i OPP, ustawienie jasności wyświetlacza i zapisanie ustawień w poszczególnych makrach (do 10). Dwa z tych makr (M1 i M2) są szybko dostępne bezpośrednio z ekranu głównego. Dostępna jest również blokada wartości.

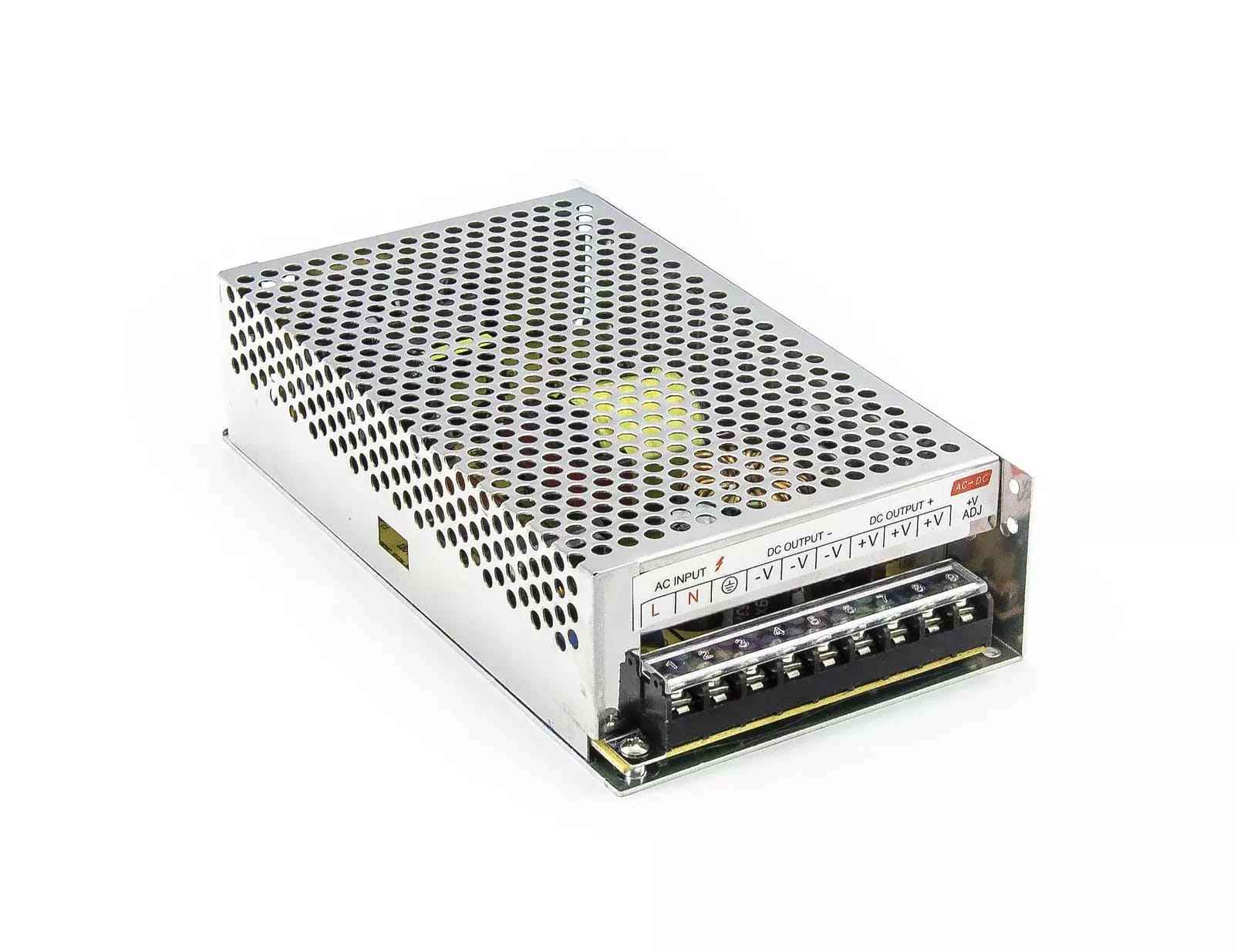

Zalecamy jeden z naszych zasilaczy przemysłowych do zewnętrznego zasilania tego zasilacza impulsowego.
Wymiary otworu montażowego: 76,8 x 39 mm.
