Podwójny zasilacz laboratoryjny RXN-305A-II - 2x30V/5A, 60V/5A, 30V/10A

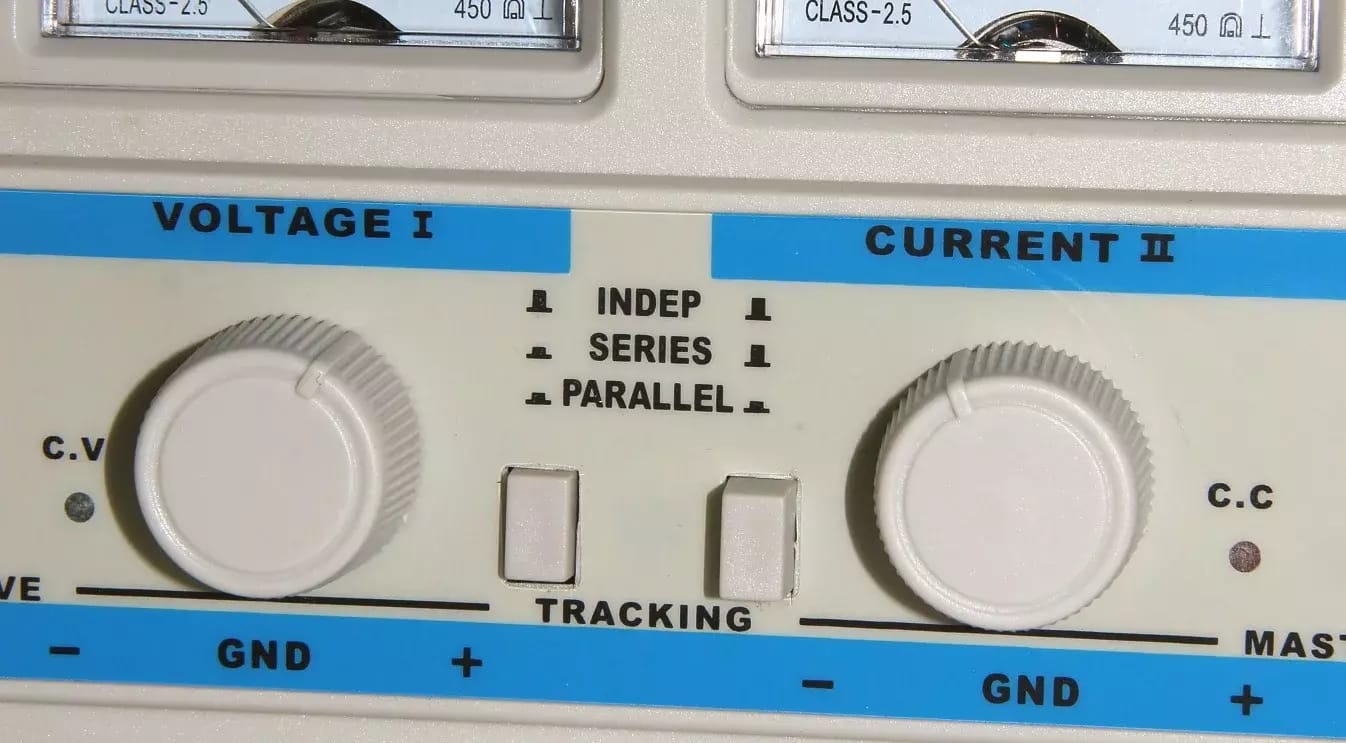

do szeregowego lub równoległego podłączenia wyjść służy grupa przekaźników wewnątrz zasilacza, sterowanych parą przełączników (patrz rysunek). Kombinacja przycisków połączy odpowiednie zaciski niezbędne dla konfiguracji: równoległej (0-30V/10A), szeregowej (0-60V/5A) lub symetrycznego zasilania ±(0-30)V/5A.

Zasilacz może pracować zarówno w trybie CV, jak i CC; aktualny stan sygnalizowany jest zapaleniem się odpowiednich diod LED znajdujących się odpowiednio pod wskaźnikami prądu i napięcia. Wyjścia zasilacza są galwanicznie odizolowane od masy. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe. Chłodzenie elementu stabilizującego zasilanie zapewniają dwa wentylatory z otworem wentylacyjnym z tyłu urządzenia. W celu precyzyjnej i wygodnej regulacji napięcia, oba kanały zasilacza wyposażone są w wieloobrotowy potencjometr.

W trybach sprzężenia zasilacza - zarówno równoległym, jak i szeregowym, potencjometry regulacyjne w lewej części są nieaktywne, a prawa część "master" przejmuje kontrolę nad urządzeniem. Zapewnia to idealne dopasowanie regulowanego napięcia w trybie zasilania symetrycznego.
