Elektroniczne obciążenie USB DC i ładowarka baterii o maksymalnej mocy rozpraszanej
do 35 W, pracujące w zakresie
3-21 V i 0-3,2 A. Obciążenia elektroniczne to sztuczne regulowane obciążenia rezystancyjne, których parametry są cyfrowo kontrolowane i stabilizowane. Zastępują one wcześniej używane mechaniczne rezystory zmienne, takie jak reostaty, rezystory przesuwne lub dekady rezystancyjne.
Złącze wejściowe do obciążenia to USB, które ma unikalną wymienną konstrukcję (złącze można podłączyć z obu stron). Urządzenie pomiarowe USB, najlepiej
wielofunkcyjny tester USB z wyświetlaczem OLED, jest podłączone między obciążeniem a zasilaczem w celu pomiaru wielkości wejściowych i zachowania obciążenia. Obciążenie umożliwia również podłączenie innego urządzenia USB za elementem zasilającym, gdzie wyjście może być mierzone za obciążeniem lub obciążenie może być dalej rozszerzane o inne podłączone urządzenia. Dwa wysokiej jakości metalowe potencjometry służą do sterowania obciążeniem, które kontrolują pobór prądu (zgrubne i precyzyjne strojenie). Obciążenie działa w trybie CC (stały prąd)
Obciążenie USB można podłączyć do innych źródeł niż USB, takich jak baterie lub banki energii. W tym celu na płytce drukowanej znajduje się zacisk śrubowy, do którego można podłączyć na przykład kable z zaciskami krokodylkowymi. Poprzez te zaciski można podłączyć akumulator do obciążenia i zmierzyć jego zachowanie pod obciążeniem. Można zmierzyć ogólną twardość zasilacza i pojemność baterii (w przypadku korzystania z wielofunkcyjnego testera USB z wyświetlaczem OLED, który mierzy również czas, przez jaki power bank był w stanie zasilać obciążenie). Wystarczy podłączyć mierzoną baterię i uruchomić test rozładowania. Tester USB obliczy również pojemność baterii na podstawie czasu. Tester nie jest dołączony do zestawu, można go kupić osobno lub razem z obciążeniem 35W w zestawie.

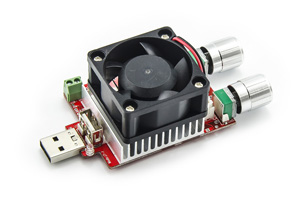

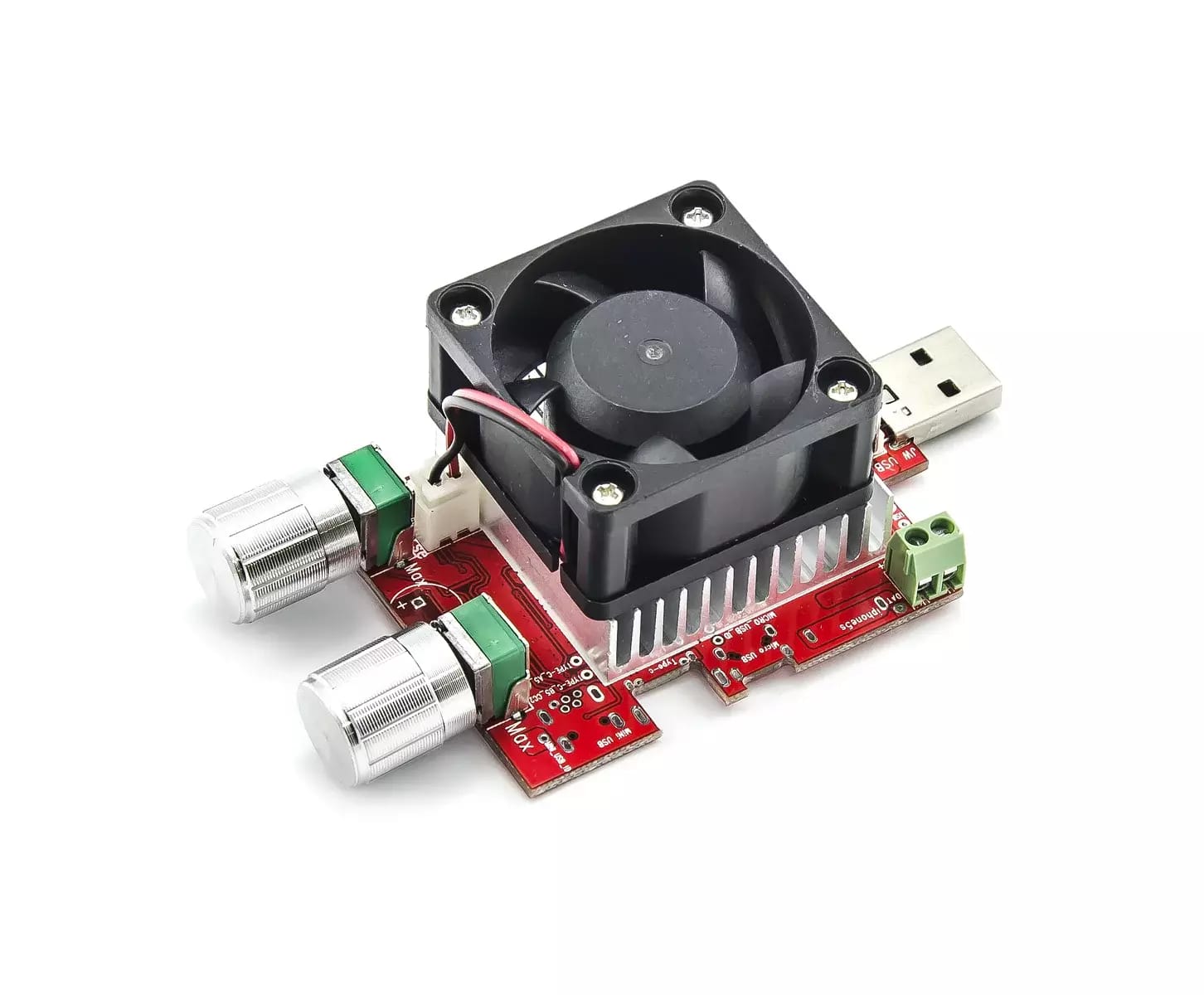

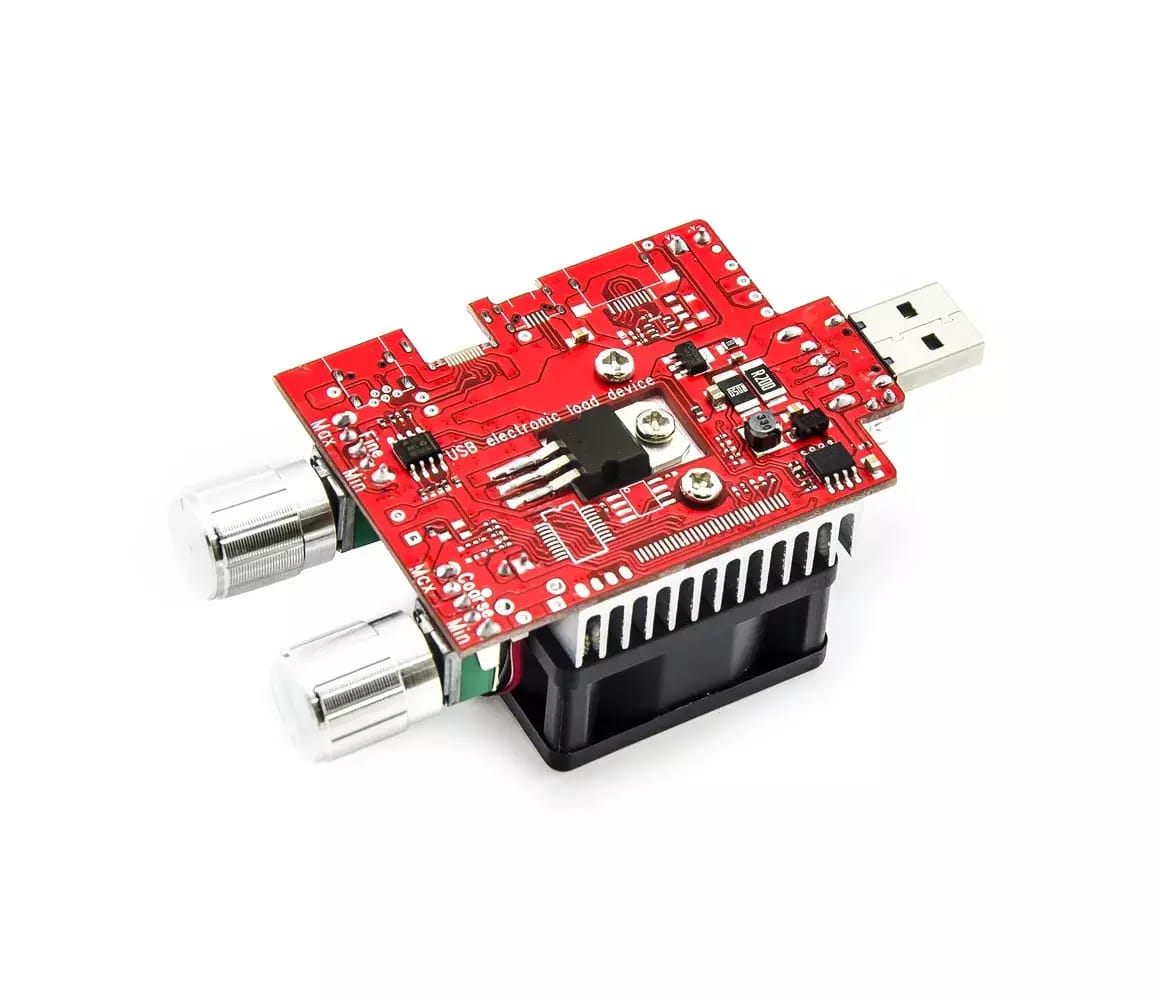

Obciążenie to jest podobne do Raspberry Pi lub Arduino bez obudowy, tylko jako płytka PCB o niewielkich wymiarach - 50x35x100mm (łącznie z komponentami). Główną dominującą cechą jest wysokiej jakości aluminiowy radiator, wyposażony w 40mm aktywny wentylator, który dba o chłodzenie tranzystora. Wentylator nie pracuje cały czas, w przypadku wzrostu temperatury włącza się automatycznie.
Dzięki obecności bloku zacisków wejściowych, obciążenie można również wykorzystać do testowania różnych obwodów, spełniając parametry obciążenia, bez konieczności zakupu drogich obciążeń elektronicznych, ponieważ dla większości mniejszych aplikacji obciążenie to może być wystarczające.
