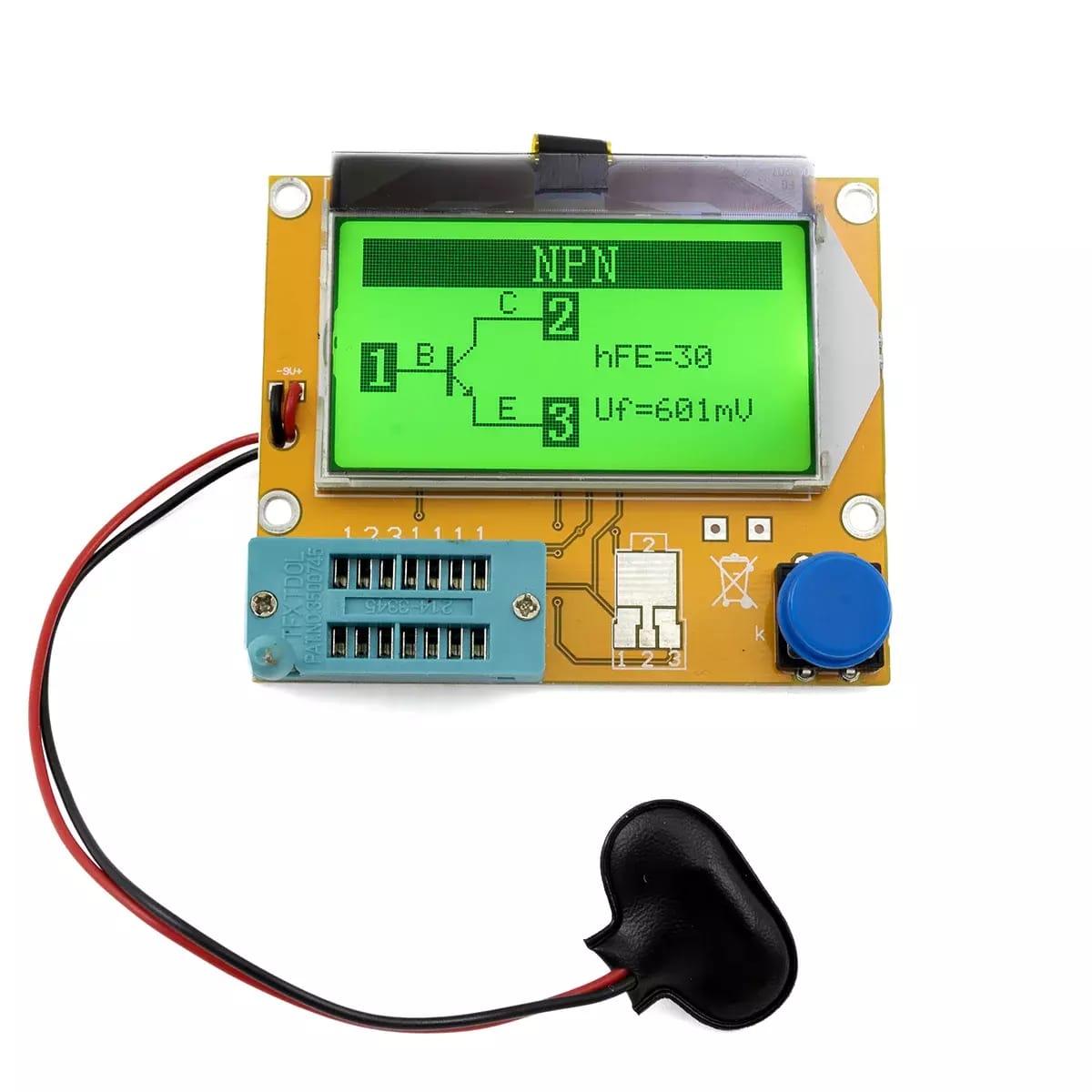

Automatyczny tester RLC, ESR i elementów półprzewodnikowych w wersji DIY do samodzielnego montażu lub integracji z większymi miernikami. Tester sam wykrywa włożony komponent, rysuje schemat obwodu i mierzy wartości. Niezastąpiony pomocnik dla wszystkich radioamatorów i majsterkowiczów. Idealne narzędzie do szybkiego pomiaru parametrów i okablowania komponentów w majsterkowaniu w domu i w pracy.
Sercem testera jest
procesor ATMEGA 328. Na płytce znajduje się tylko jeden przycisk sterujący, co zapewnia prostą i szybką obsługę. Tester wyposażony jest w funkcję automatycznego wyłączania.
Po podłączeniu zasilania (bateria 9V) przyrząd włącza się za pomocą przycisku na płytce. Podłączona bateria jest następnie automatycznie testowana i urządzenie jest gotowe do pracy. Mierzony element jest wkładany do gniazda ZIF z mechanizmem blokującym, a test jest wykonywany po naciśnięciu przycisku. Zmierzone wartości i podłączenie komponentu są wyraźnie wyświetlane na dużym wyświetlaczu.
Funkcja:
Automatyczne wykrywanie napięcia zasilania
Automatyczne wykrywanie pinów tranzystorów NPN i PNP, MOSFET, JFET, diod (w tym podwójnych i LED), tyrystorów, tranzystorów, rezystorów, kondensatorów, indukcyjności
Pomiar elementów SMD przy użyciu padów PCB
Przed pomiarem pojemności należy upewnić się, że kondensator jest rozładowany.
Do zasilania należy wybrać tylko dobrej jakości ogniwo alkaliczne 9V.
Zakresy pomiarowe:
Rezystancja 0,1Ω-50MΩ
Pojemność 25pF-100000uF
Indukcyjność 0.01mH-20H
MOSFET, JFET, NPN, PNP, tyrystory
Diody: diody prostownicze, diody LED, diody Zenera poniżej 4,5 V, diody podwójne.
