Wielofunkcyjny wbudowany miernik wielkości elektrycznych AC 80~260V/100A - otwierany przekładnik prądowy

Wielofunkcyjny miernik panelowy z pomiarem napięcia 80-260V AC, prądu 0-100A za pomocą otwieranego przekładnika prądowego, częstotliwości 45-65Hz oraz poboru mocy i współczynnika mocy.

Moduł nadaje się do instalacji w panelach lub skrzynkach konstrukcyjnych w warsztatach domowych, laboratoriach szkolnych i centrach serwisowych. Podłączony moduł wyświetla wszystkie ważne informacje o zasilaniu na czytelnym wyświetlaczu: napięcie, prąd, prąd i całkowity pobór, częstotliwość i współczynnik mocy.

Wraz z modułem dostarczany jest przekładnik prądowy, który umożliwia pomiary prądu do 100A! Cewka mierzy prąd indukcyjnie (bezdotykowo), wystarczy podłączyć ją do modułu pomiarowego i "kliknąć" na obwód, który chcemy zmierzyć. Cewkę można otworzyć i kliknąć na urządzeniu lub już zainstalowanym urządzeniu elektrycznym. bez konieczności demontażu obwodu.

Na przednim panelu modułu znajduje się duży podświetlany wyświetlacz o wymiarach 50x30mm, wyświetlacz może pokazywać wszystkie mierzone wartości jednocześnie: napięcie, prąd, pobór prądu W, całkowity pobór prądu W, częstotliwość i PF (współczynnik mocy). Obok wyświetlacza znajduje się tylko jeden przycisk wielofunkcyjny: krótkie naciśnięcie - włączenie/wyłączenie podświetlenia (stan podświetlenia jest pamiętany nawet po odłączeniu od zasilania), 3 s naciśnięcie: funkcja alarmu - służy do ustawienia mocy w watach, po przekroczeniu której podświetlenie i wartość mocy będą migać, 5 s naciśnięcie: po którym następuje krótkie naciśnięcie potwierdzające - wyzerowanie licznika całkowitego poboru mocy.

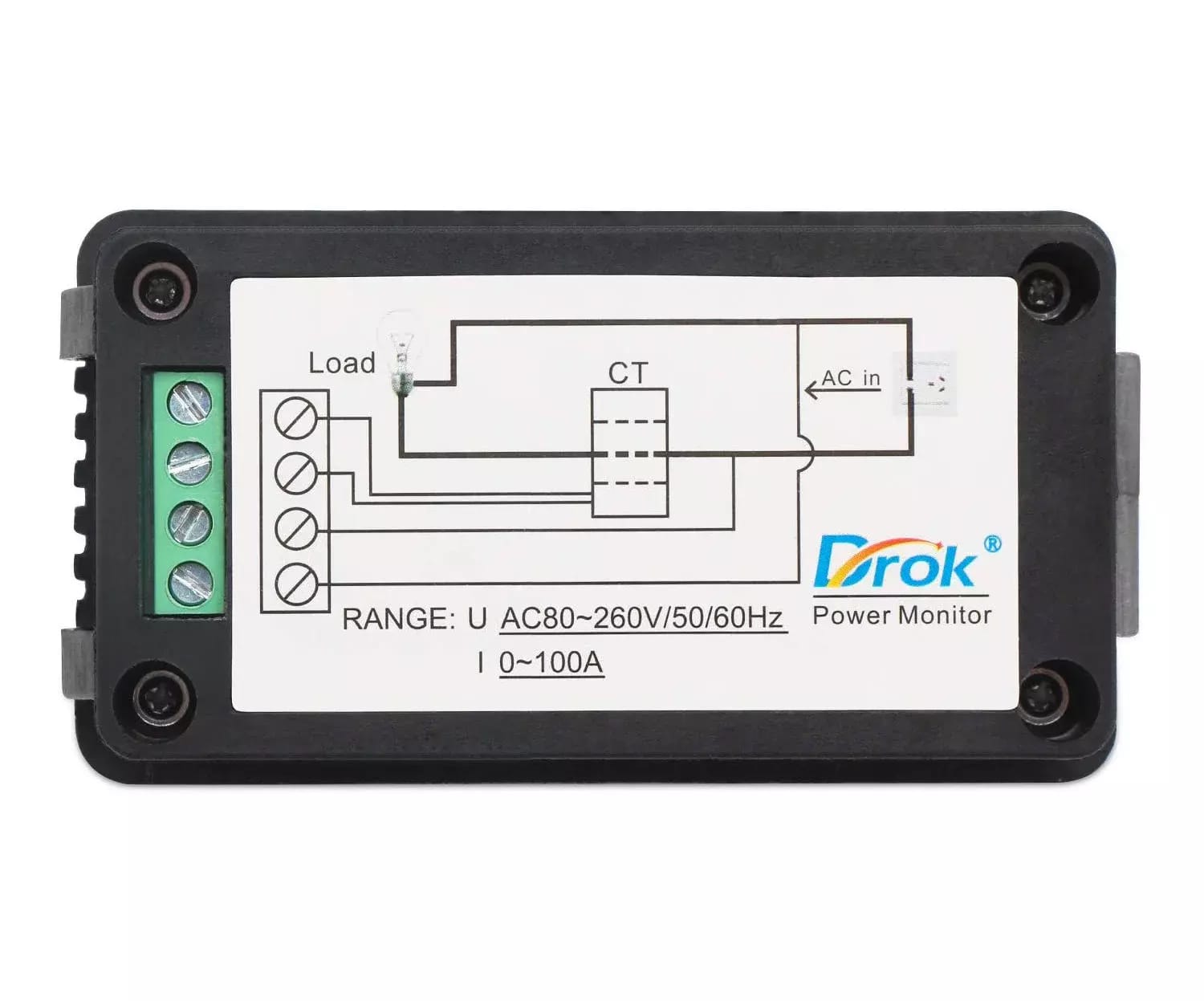

Z tyłu modułu znajduje się listwa zaciskowa do zasilania modułu i wejścia cewki pomiarowej. Moduł jest zasilany bezpośrednio z sieci. Po odłączeniu od sieci moduł zapamiętuje ustawienia i całkowity pobór mocy.

Schemat połączeń modułu można znaleźć w galerii produktu.

Zawartość opakowania.
