Sterowanie wykorzystuje sprzężenie zwrotne poprzez pomiar temperatury płyty podgrzewacza za pomocą wbudowanego przełącznika temperatury. Drugi czujnik temperatury można umieścić dokładnie tam, gdzie potrzebny jest pomiar temperatury - od góry płytki PCB.
działanie stacji podczas procesu reflow można monitorować za pośrednictwem interfejsu USB komputera PC. Oprogramowanie operacyjne jest dostarczane na płycie CD wraz ze stacją. Oprogramowanie rejestruje graficznie czasy i przebiegi dwóch mierzonych temperatur podczas lutowania rozpływowego. Zaawansowany system kontroli mocy poszczególnych emiterów pozwala na zdefiniowanie do 16 przedziałów czasowych, które tworzą poszczególne segmenty procesu rozpływowego podczas lutowania lub rozlutowywania komponentów.
Połączenie lutowane jest łatwo zaciskane w regulowanym wsporniku. Zintegrowana lampa LED na elastycznej gęsiej szyi zapewnia oświetlenie.

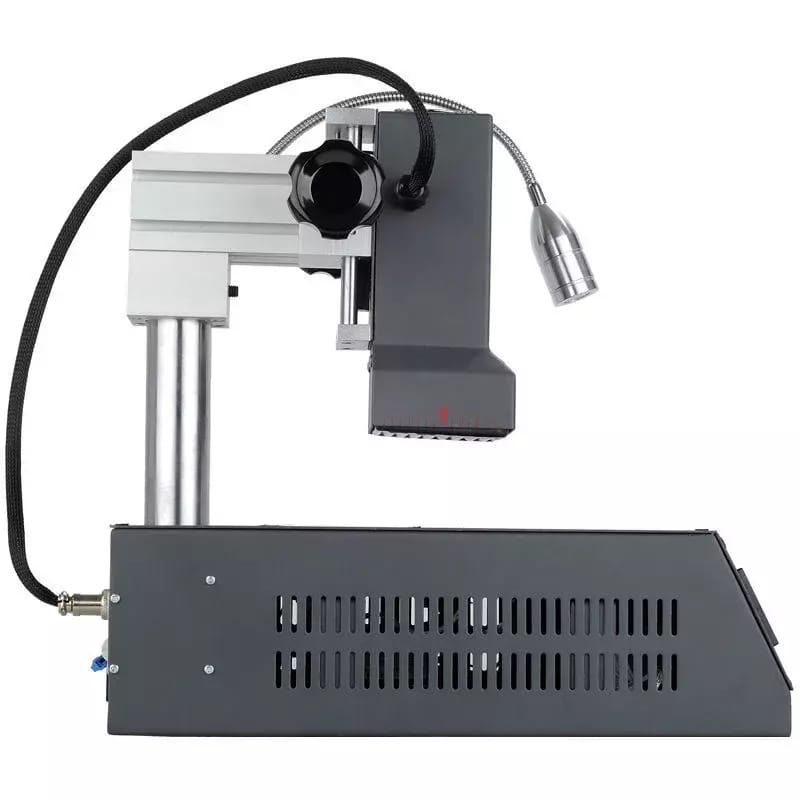

Stacja lutownicza iR6500 jest innowacją typu iR6000, dodatkowo ulepszającą niektóre z jej funkcji. Kluczowe cechy i funkcje systemu pozostają identyczne z typem iR6000, w tym wejście mocy podgrzewania wstępnego i emiter ciepła w głowicy. Jednak zmiana polega na powierzchni obu emiterów; w przeciwieństwie do iR6000, iR6500 jest wyposażony w poczernione płytki, których profil promieniowania bardziej przypomina profil absolutnego ciała doskonale czarnego. Emisja widma podczerwieni jest bardziej wydajna, co skutkuje niższą temperaturą powierzchni przy tej samej ilości wypromieniowanej energii.
Kolejna zmiana dotyczy sposobu montażu PCB, a raczej rozszerzenia opcji montażu PCB. Nietypowo ukształtowane płytki lub płytki z większymi komponentami aż do krawędzi PCB mogą stanowić problem z niezawodnym mocowaniem za pomocą starszego typu suwmiarki. Zdjęcia ilustrują wykorzystanie ramp rozszerzających możliwości chwytania w porównaniu do iR6000.
Trzecim istotnym ulepszeniem jest natywny interfejs USB do połączenia z komputerem PC zamiast interfejsu RS-232 UART używanego w iR6000. Podłączenie iR6000 do nowoczesnego komputera PC wymagało zakupu konwertera RS232 na USB z powodu braku portów COM. IR6500 eliminuje tę potrzebę, a do połączenia dołączony jest kabel USB. Gniazdo USB, jak również punkt podłączenia zewnętrznego czujnika, zostały przeniesione na tył urządzenia.
Cyfrowo sterowany system lutowniczy IR ze złączem USB
technologie lutowania: CBGA, CCGA, CSP, QFN, MLF, PGA i wszystkie układy BGA z zielonej żywicy
