Ręcznie sterowany zawór powietrza 4H230C-08
4H230C-08 to pięciopozycyjny zawór sterowany dźwignią z trzema pozycjami. Zawór ma jeden główny wlot (P) do podłączenia sprężonego powietrza ze sprężarki, które jest następnie rozprowadzane przez ręczne przełączanie (dźwignia) do wylotu A lub B.
Zawór powietrza
nadaje się do sterowania urządzeniami pneumatycznymi, narzędziami, siłownikami, tłokami i poduszkami powietrznymi lub do przełączania dystrybucji sprężonego powietrza między wieloma systemami dystrybucji sprężonego powietrza w warsztatach i miejscach pracy.
Zawór przełącza przepływ powietrza z wlotu P do wylotu A lub B. Dźwignia służy do sterowania nim poprzez przełączanie w lewo/prawo w celu dystrybucji powietrza między wylotami, dźwignia ma również pozycję środkową, w której oba wyloty są odłączone od powietrza. Zawór ma blokadę, to znaczy utrzymuje pozycję do momentu ręcznego przełączenia dźwigni do innej pozycji. Dwa otwory oznaczone R i S służą do przedmuchiwania.

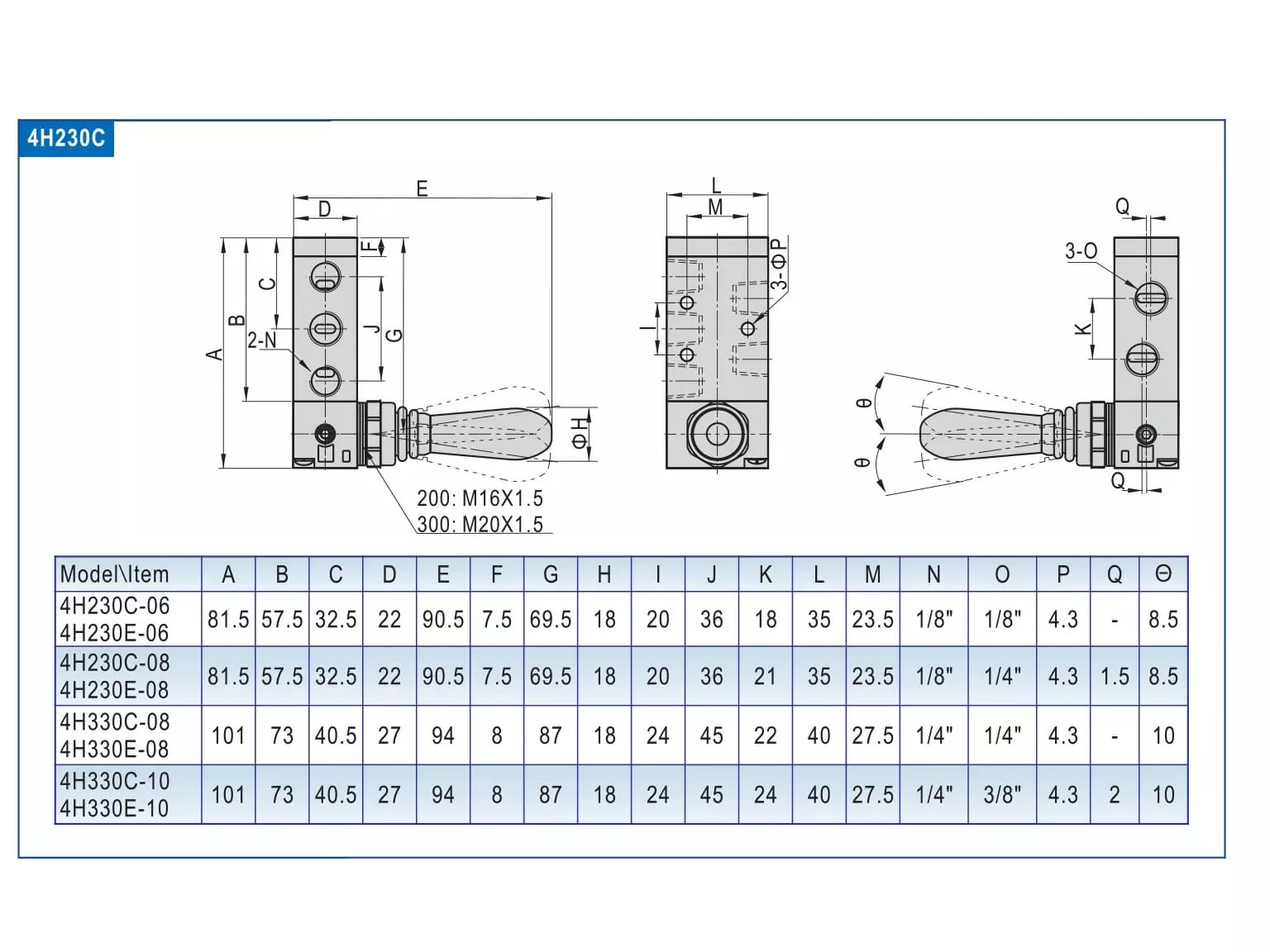

Otwory wlotowe i wylotowe (P, A, B,) są zakończone gwintem wewnętrznym G 1/4". Otwory wylotowe (R, S) również posiadają gwint wewnętrzny G 1/8".
Maksymalne ciśnienie robocze zaworu wynosi 1 Mpa (10 barów). Powietrze podłączone do zaworu musi być najpierw przefiltrowane przez odpowiedni filtr w celu wychwycenia cząstek większych niż 40um.
W celu montażu w urządzeniu/panelu można odkręcić dźwignię, zamontować zawór z tyłu panelu, zabezpieczyć go przez panel plastikową śrubą, a następnie z powrotem zamontować dźwignię. W celu zamocowania w panelu należy wywiercić otwór o średnicy 16 mm. Gwinty mają długość 8 mm, więc podczas montażu w urządzeniu należy wziąć pod uwagę maksymalną grubość panelu, w którym zostanie zamontowany zawór.

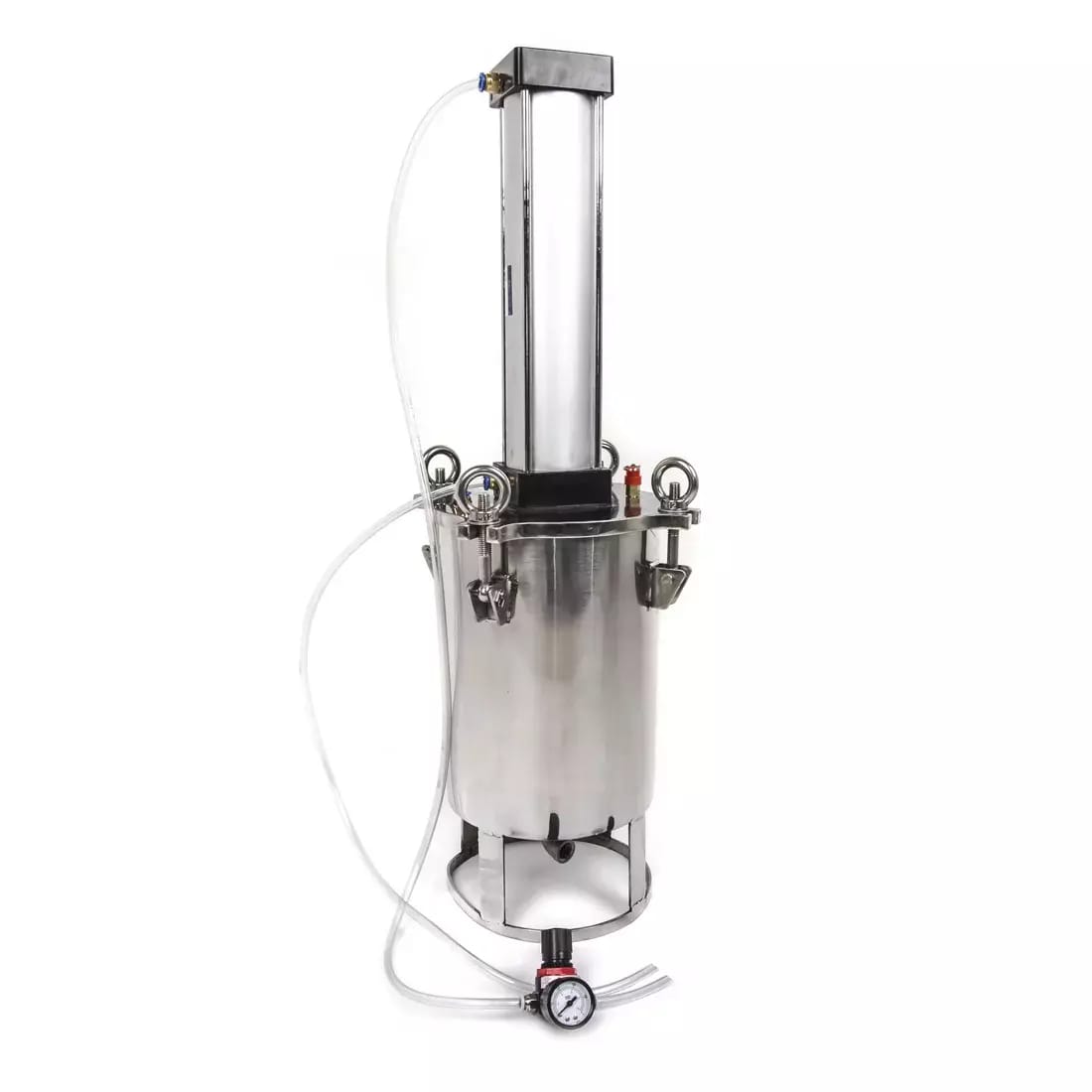

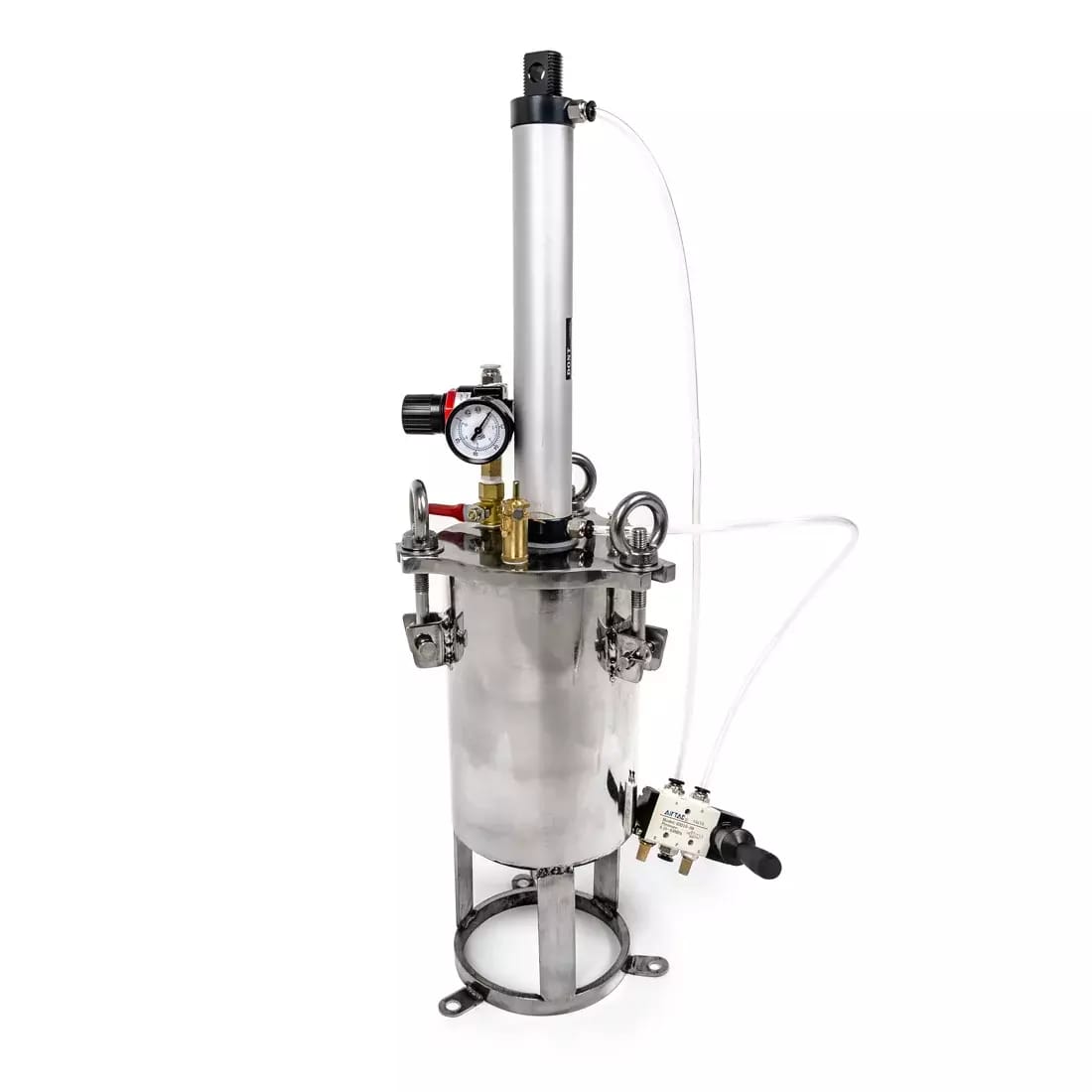

Zawór ten można nabyć jako część zamienną do szybkowarów tłokowych ze stali nierdzewnej o pojemności 10 l, 5 l i 2 l.
Opakowanie: zawór 4H230C-08 1szt
