Cewka elektryczna 5/2 4V220-08 230V AC

Zawór pneumatyczny sterowany elektrycznie - solenoid 5/2 4V220-08 230V AC służy do sterowania siłownikami pneumatycznymi i zaworami w dozownikach cieczy, frezarkach CNC, obrabiarkach, liniach produkcyjnych i dozujących oraz systemach wykorzystujących solenoid 230V AC i dystrybucję powietrza.

Elektrycznie sterowany zawór pięciopozycyjny z dwoma pozycjami ma jeden główny wlot (P), który służy do dystrybucji powietrza między wylotami A i B. Przełączając obie cewki, dystrybucja jest przekierowywana z wlotu P do wylotu A lub B. Pozostałe dwa wyloty, oznaczone jako R i S, to przedmuchy, które służą do zmniejszenia ciśnienia powietrza lub regulacji ciśnienia powietrza po podłączeniu przepustnicy. Zawory wydmuchowe mogą być używane razem z zaworem dławiącym (brak w zestawie) do regulacji prędkości tłoka pneumatycznego. Zawór sterujący działa przy napięciu stałym 230V i poborze prądu ok. 25mA. Wejście do zasilania zaworu jest realizowane przez przewody z luźnymi końcówkami o przekroju 0,35 mm i długości 50 cm.

Model bistabilny różni się od modelu monostabilnego konstrukcją z dwoma cewkami. W konstrukcji bistabilnej nie ma potrzeby stałego przykładania napięcia do cewki w celu przełączenia wyjścia, przełączanie jest realizowane przez dwie cewki, które utrzymują pozycję po usunięciu napięcia.

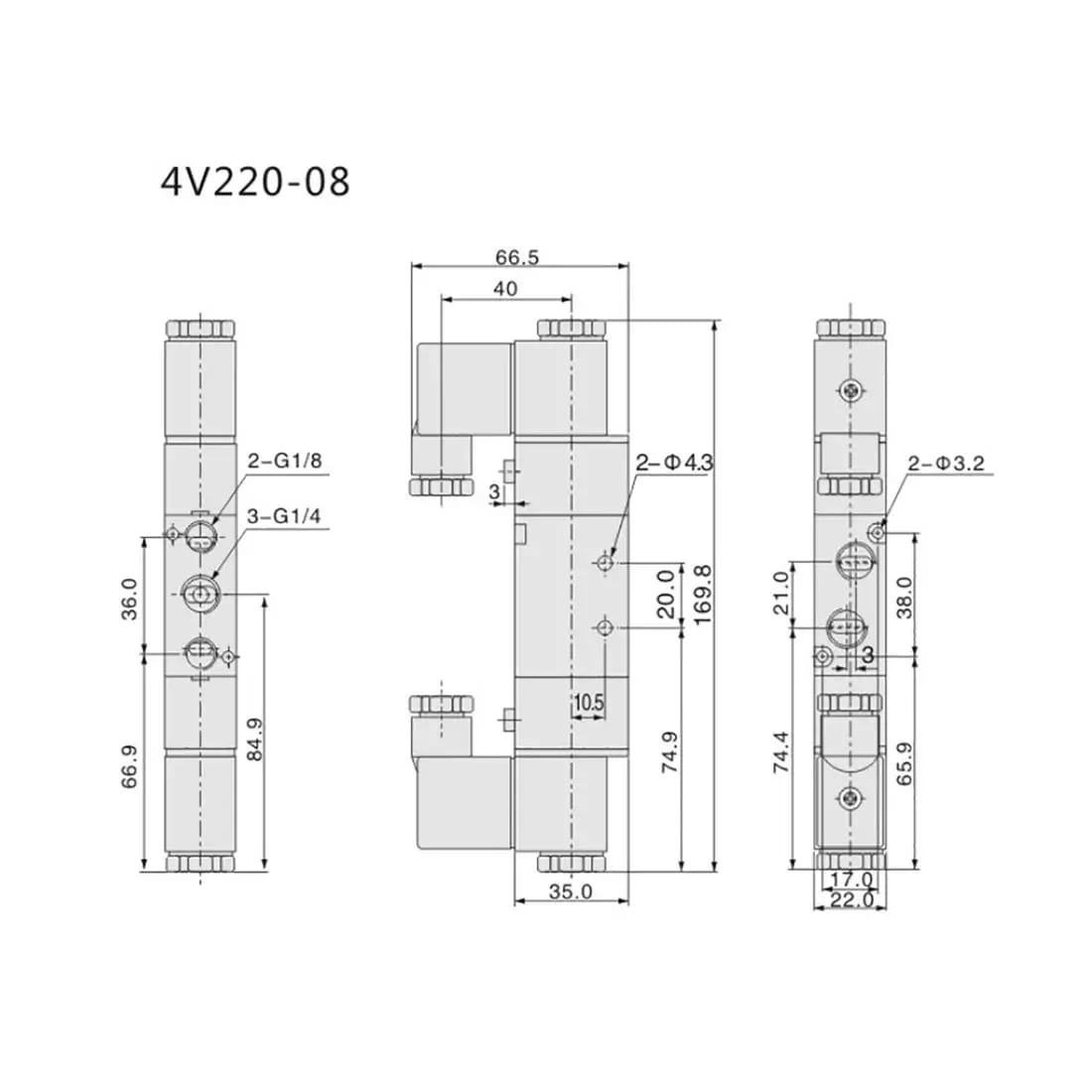

Wlot i wylot mają końcówkę z gwintem wewnętrznym G 1/8", w którą fabrycznie wkręcone są szybkozłączki do rurek z gwintem zewnętrznym 8 mm. Otwory dmuchawy mają gwint wewnętrzny G 1/4", w który wkręcane są mosiężne dyfuzory.
